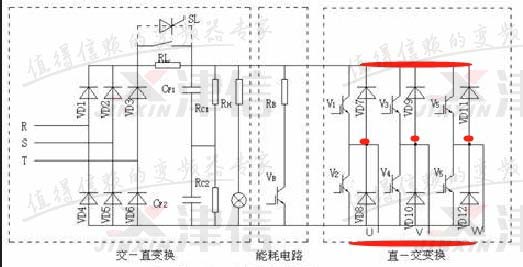

在檢測故障變頻器模塊好壞的過程中，萬用表是最常用的工具。檢測過程中一般首選使用指針式萬用表。 在確保機器斷電的情況下，拆除輸入端和輸出端的電纜，使用萬用表對變頻器進行靜態測量。將萬用表打到“電阻”檔，然后通過萬用表的紅色表筆和黑色表筆檢測，需要注意的是，指針式萬用表在電阻檔里黑色表筆代表“+”，紅色表筆代表“-”，這一點和數字型萬用表是正好相反的： 根據變頻器主回路原理，檢測整流回路其實是測量VD1-VD6六個二極管的功能好壞。

1、其中VD1-VD3，用黑色表筆分別接R、S、T，用紅色表筆接母排的P（+），此時萬用表應該顯示阻值為0，屬于連通狀態。 2、接下來反向測量，用 黑色表筆分接母排的P（+），用 紅色表筆分 別接R、S、T，用 此時萬用表應該顯示阻值無窮大，屬于截止?fàn)顟B(tài)。 3、然后測量VD4-VD5，用 黑色表筆分別接R、S、T，用紅色表筆接母排的N（-），此時萬用表應該顯示阻值無窮大，屬于截止?fàn)顟B(tài)。 4、接下來反向測量，用 黑色表筆分接母排的N（-），用 紅色表筆分 別接R、S、T，用 此時萬用表應該顯示阻值為0，屬于連通狀態。

同樣，檢測逆變回路好壞其實是檢測逆變模塊的六個續流二極管的功能好壞。

1、其中VD7、VD9、VD11，用黑色表筆分別接U、V、W，用紅色表筆接母排的P（+），此時萬用表應該顯示阻值為0，屬于連通狀態。 2、接下來反向測量，用 黑色表筆分接母排的P（+），用 紅色表筆分 別接U、V、W，用 此時萬用表應該顯示阻值無窮大，屬于截止?fàn)顟B(tài)。 3、然后測量VD8、VD10、VD12，用 黑色表筆分別接U、V、W，用紅色表筆接母排的N（-），此時萬用表應該顯示阻值無窮大，屬于截止?fàn)顟B(tài)。 4、接下來反向測量，用 黑色表筆分接母排的N（-），用 紅色表筆分 別接U、V、W，用 此時萬用表應該顯示阻值為0，屬于連通狀態。 如果實際測量和以上結果相同，則可以初步判斷變頻器模塊是正常的，下一步就可以做上電測試，如果不相符，說明模塊故障，接下來需要拆機來進一步對變頻器進行檢測。
