在維修中，我們有時候會修改一部分梯形圖，但是當我們?cè)黾右欢ǖ倪壿嫼螅菪螆D中的邏輯并未按照我們想要的輸出結果，最常見的就是，前面的邏輯都接通，線圈就是不接通，今天共享屋就來數一數有哪些情況會導致線圈不輸出，這是一篇綜合性的文章，涉及到的內容比較多，對于其中不懂的地方，后期會在相關教程中詳細說明，本次教程中給出的程序?yàn)闇y(cè)試程序，并非機床實際程序狀況，在實際機床中不會像我教程中顯示的那么明顯。

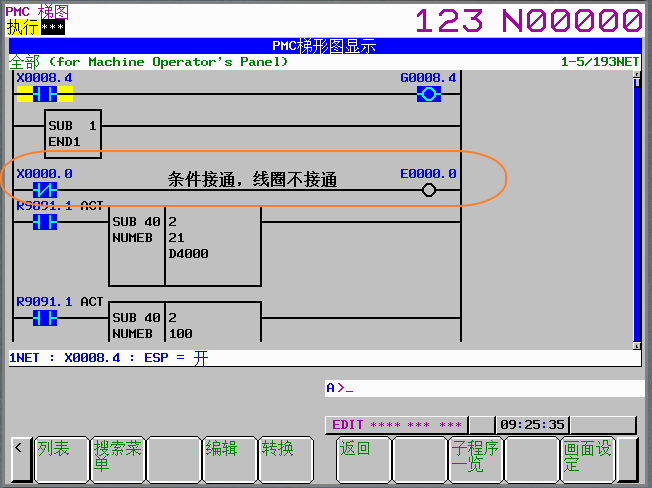

1、梯形圖中使用了雙線圈 這個是最常見的一種導致線圈不輸出的情況，在梯形圖中展現的結果如下：

發那科梯形圖

以上我是將雙線圈寫在同一個位置處，所以，問題大家一看就明白雙線圈會引起什么樣的問題，但是實際情況往往是以下看到的狀態：

技巧：如何查找梯形圖中是否使用了雙線圈：

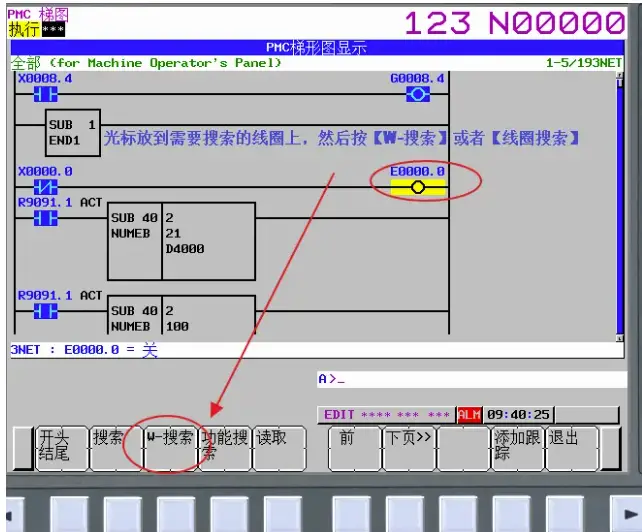

（1）通過線圈搜索功能

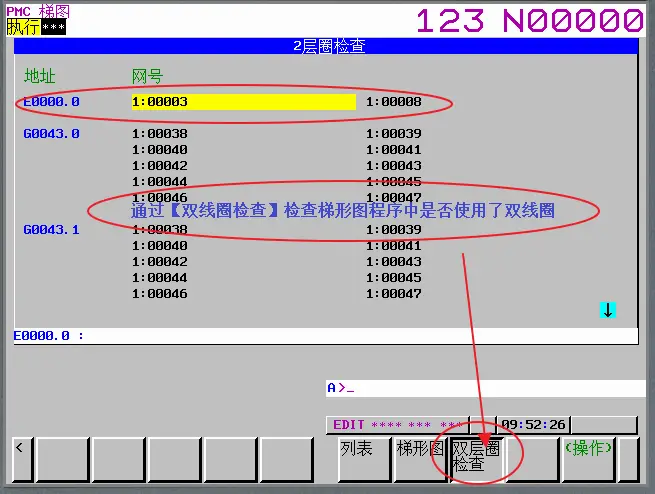

（2）使用雙線圈功能按鈕檢查是否使用了雙線圈

2、程序段寫在子程序中，而子程序并未被調用

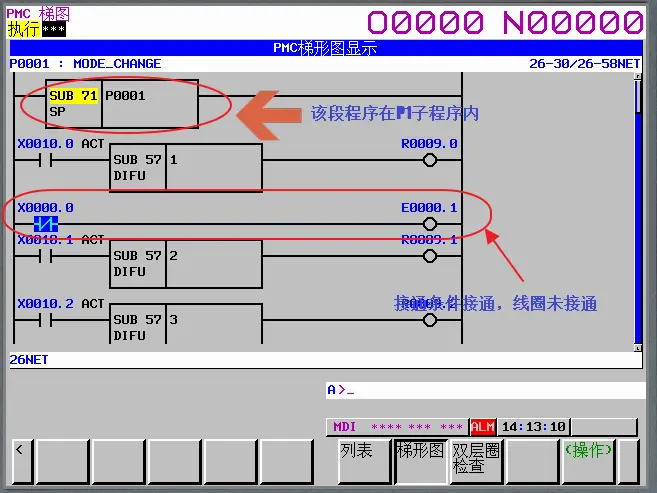

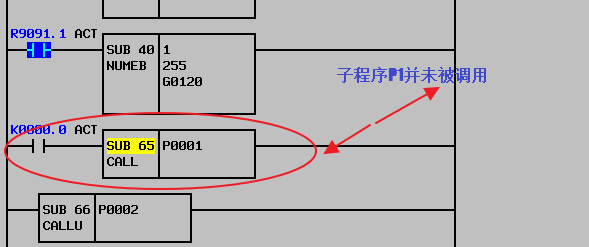

查看P1。此處調用條件并購為接通

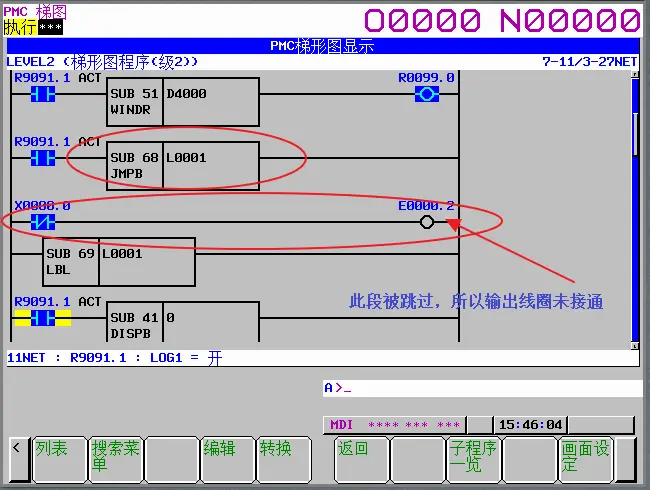

3、程序被JUMPB或者JUMP指令跳過

當然以上是我舉的例子，程序在比較明確的位置，很容易就能看出問題，時間中的梯形圖不可能是這樣的，但是呢，你只要掌握的原理，還是能夠找到問題的。

4、在COM指令中間

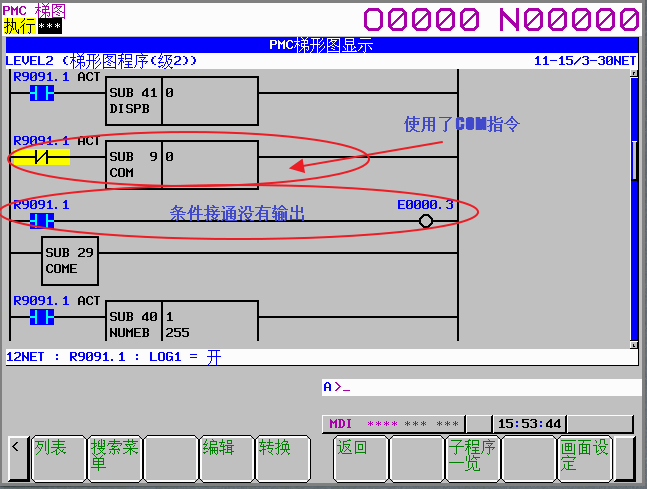

注：com指令與JUMP指令執行剛好相反，COM指令是條件不接通，位于COM 與COME指令之間的程序不執行。關于該指令的說明在今后的編程課程中會詳細說明。在梯形圖中可以輸入9然后按功能搜索進行查找是否使用了COM指令。

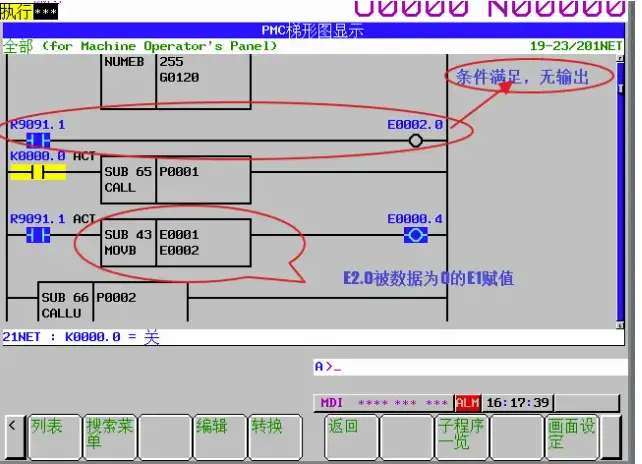

5、程序中同時使用了賦值語句與線圈

以上是我列舉的幾個條件滿足無輸出的梯形圖的案例，在實際維修或者更改梯形圖中都可能會遇到，當遇到此類問題的時候不要好奇，都有原因的，是不是還有其他可能的額情況導致條件滿足沒有輸出呢？當然有的，比如二次開發使用的到信號與梯形圖中使用到的信號沖突的時候，如果你在實際中遇到其他的可能都可以在微信群中進行討論。
