學習內容：

1、查看PMC備份中的D數據

PMC參數分為K 參數 D參數，E參數，T參數以及C參數等，我們在系統的IO界面對系統的PMC參數進行備份，但是備份的文件為文本格式的文件，如果沒有仿真軟件的話，我們需要對系統備份的文件格式進行閱讀，才能夠知道對應參數的數值，本文主要介紹關于如何閱讀備份的PMC參數文件中的D數據，文章中的文件和截圖針對于MF系統。

（1）備份的參數文件名稱

系統默認備份的備份文件名稱為PMC1_PRM.TXT，當然我們在備份文件的時候可以自己單獨命名。打開此類文件的軟件可以使用記事本或者文本編輯器，打開后內容如下：

%

(PMC=0I-F,MSID=1)

N600000 P30

N600002 P20

N600004 P30

N600006 P5

N600008 P12500

N600010 P10

N600012 P5

N600014 P0

%

(PMC=0I-F,MSID=1)為備份文件的頭文件。

PMC=XXX XX時PMC的規格名稱

MSID=n “n 是ID信息” 關于這些信息是固定的，如下表格所示：

發那科如何查看PMC備份參數的D數據

（2）D數據備份信息

（a）D數據的組數

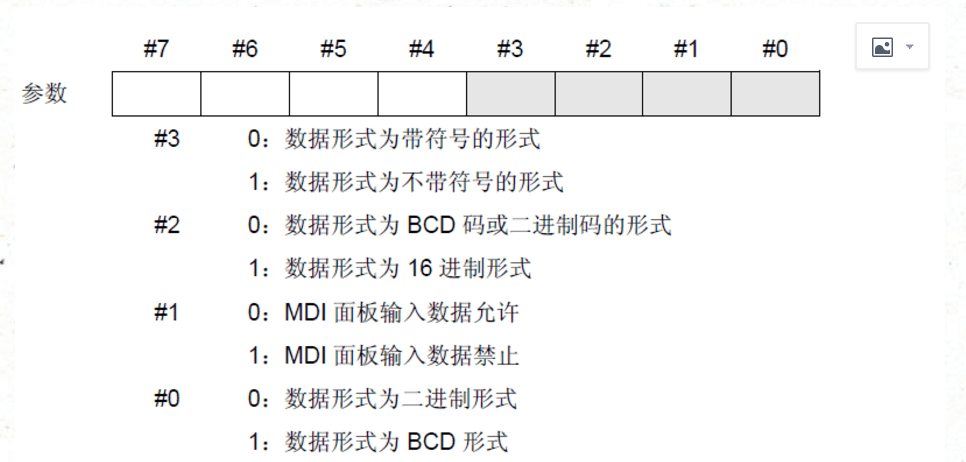

（b）D數據參數

（c）D數據類型

（d）數據個數

（e）D數據起始地址

（f）文件中數據的格式為N630XXPXX

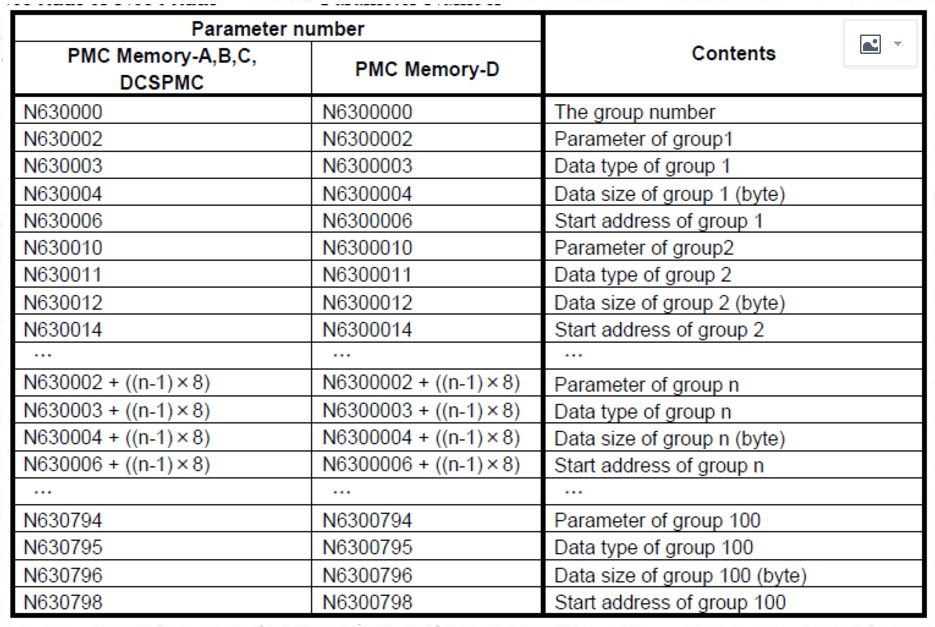

如下表格所示：

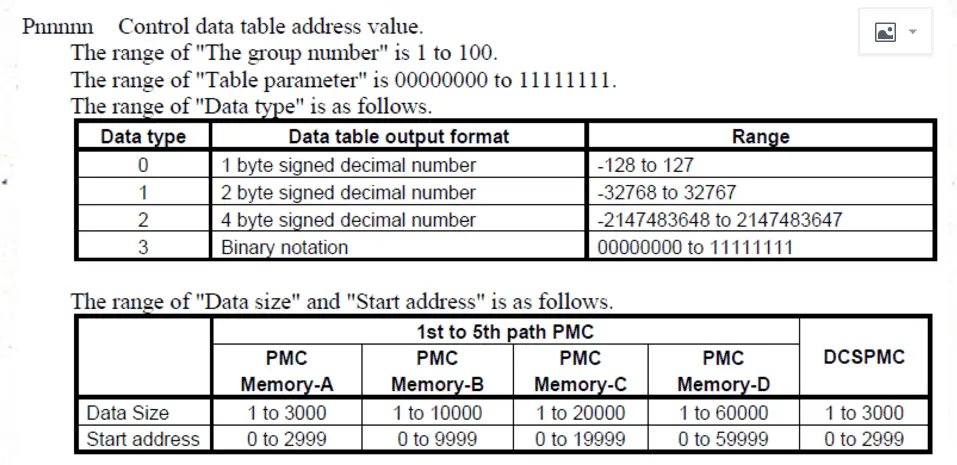

以上數據格式的范圍要求如下所示：

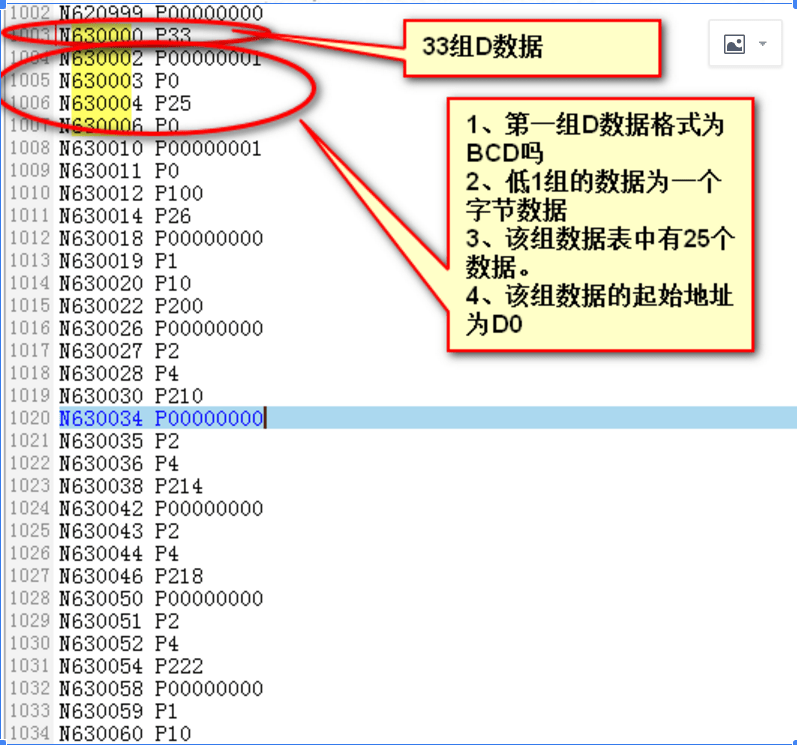

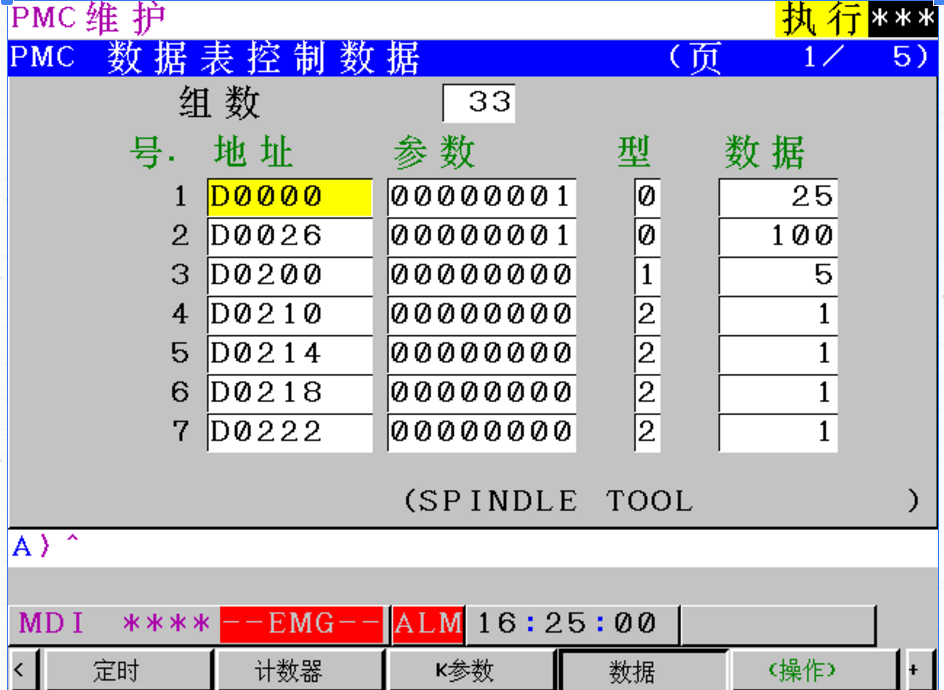

舉例：

（3）D數據對應的數值。 數據格式 N640xxpxx

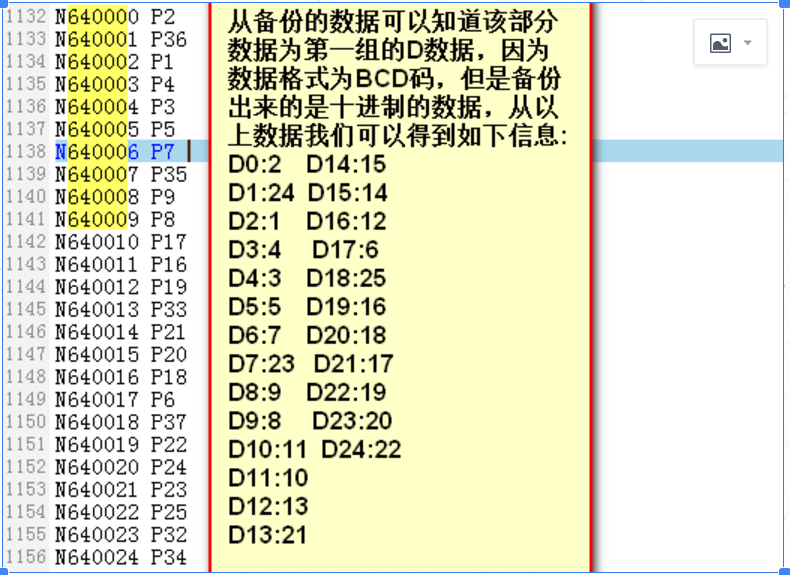

舉例如下：

當然，隨著軟件的更新，我們也可以在電腦側通過軟件來進行讀取PMC參數，比較清晰，具體參見如下文章：

共享屋：FANUC PMC參數離線讀取工具
