EDS800系列迷你型變頻器

產品編號：DS800

DS800系列迷你型變頻器，體積小巧，寬度僅為8.9cm、高度為14.85cm、深度為11.25cm。

在線咨詢全國熱線
400 110 0223

產品特色

體積小巧
寬8.9cm X 高14.85cm X 深11.25cm。
操作便捷
帶電位器面板可外引出調速；內置制動電阻；卡扣式下蓋無需螺絲刀；內置可編程繼電器；內置16段速。
接口豐富控制多樣
4～20mA / 0～10V模擬輸入/輸出通道、脈沖量輸出/輸出、開關量輸出/輸出接口、485串行口獨立構成變頻器網絡；隔離繼電器輸出端子可外接220VAC/0.5A的交流或直流負載。
功能強大應用廣泛
按鍵可部分或全部鎖定功能、紡織擺頻功能、簡易PLC功能、恒壓供水功能、V/F自定義功能、定時器/計數器功能、直流制動功能。

應用優勢

帶調速電位器，面板可外接, 可實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定）
標配RS485接口，可獨立構成變頻器網絡，變頻器可設為主機或從機
脈沖/模擬輸入輸出通道
16段速控制,多種運行頻率/命令給定通道
具有隔離繼電器輸出端子,可外接220VAC/0.5A的交流或直流負載
具有紡織擺頻功能，可廣泛應用于各種紡織設備
內置用戶定時器/計數器

產品選型

項目			項目描述
輸入	額定電壓、頻率		三相380V，50Hz/60Hz；單相220V，50Hz/60Hz
	允許工作		三相電壓：320V~460V；單相電壓200V~260V
	電壓范圍
輸出	電壓		380伏級：0-380V；220伏級：0~220V
	頻率		0Hz-400Hz
	過載能力		150%額定電流1分鐘，200%額定電流0.5秒。
控制性能	控制方式		最優空間電壓矢量SVPWM恒壓頻比V/F控制
	調速范圍		0.111111111
	起動轉矩		低頻高達100%的額定轉矩
	運行轉速穩		≤±0.5%額定同步轉速
	態精度
	頻率精度		數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5%
	頻率分辨率	模擬設定	最高頻率的0.1%
		數字設定	0.01Hz
		外部脈沖	最高頻率的0.5%
	轉矩提升		自動轉矩提升，手動轉矩提升0.1%~20.0%
	V/F曲線(電壓		額定頻率在5~400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3共4類曲線
	頻率特性)
	加減速曲線		兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選，最長6000分鐘
	制動	能耗制動	外接制動電阻
		直流制動	起動、停止動作分別可選，動作頻率0~15Hz，動作電壓0~15%，動作時間0~20.0秒
	點動		點動頻率范圍：0.50Hz~50.00Hz；點動加減速時間0.1~60.0秒可設置
	多段速運行		通過內置PLC或控制端子實現多段速運行
	內置PID控制器		可方便地構成閉環控制系統
	自動節能運行		根據負載情況，自動優化V/F曲線，實現節能運行
	自動電壓		當電網電壓變化時，能自動保持輸出電壓恒定
	調整(AVR)
	自動限流		對運行期間電流自動限制，防止頻繁過流故障跳閘
運行功能	運行命令給定通道		操作鍵盤給定、控制端子給定、串行口給定
	運行頻率給定通道		數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換
	脈沖輸出通道		0~20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
	模擬輸出通道		1路模擬信號輸出，其中AO通道可選4~20mA或0~10V，可實現設定頻率、輸出頻率等物理量的輸出

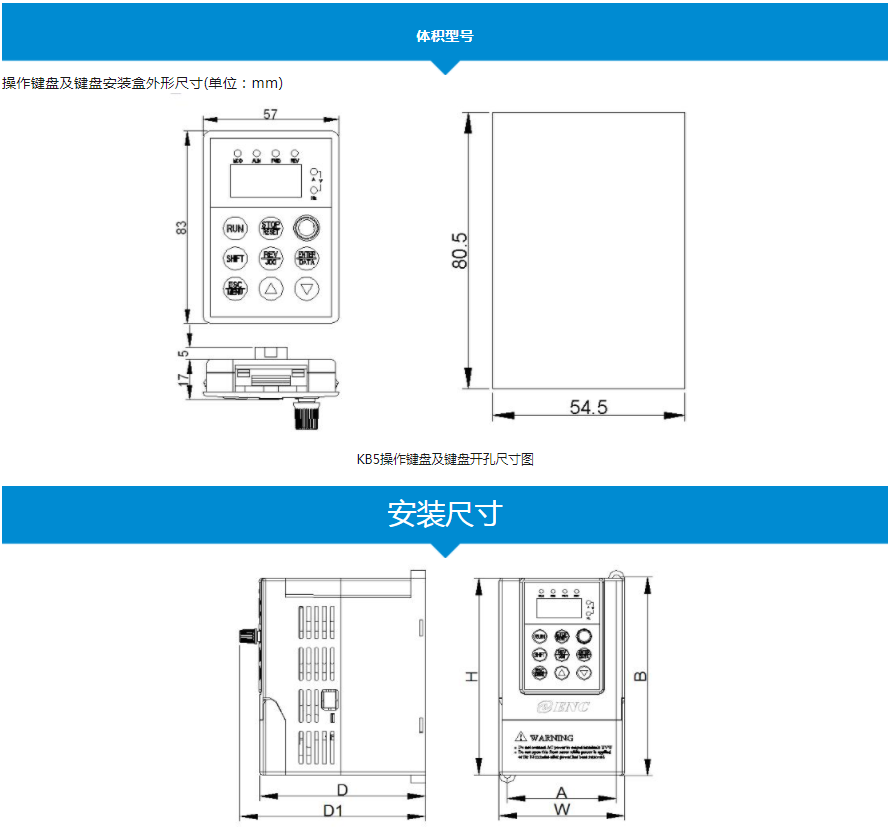

變頻器型號	W (mm)	H (mm)	D (mm)	D1 (mm)	A (mm)	B (mm)	安裝孔徑	毛重 (kg)

EDS800-2S0002N	89	148.5	112.5	124.7	74	138	5	1
EDS800-2S0004N								1
EDS800-2S0007N								1.1
EDS800-2S0015N								1.2
EDS800-4T0007N								1.1
EDS800-4T0015N								1.1

產品應用

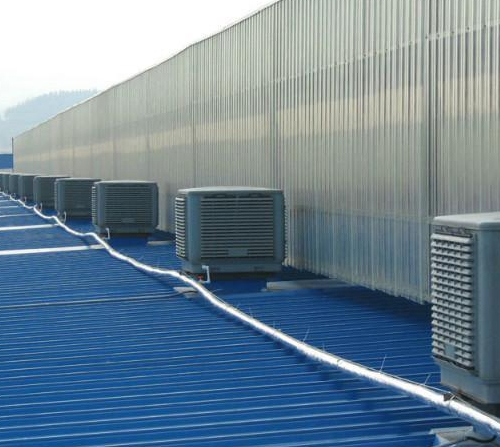

適用于食品機械、拉絲機械、印刷機械、工業空調機、紡織機械、供水等設備的配套和塑料、化纖、彩鋼瓦，陶瓷等生產線的配套需求。
