SJ-Q03 V4.2系列智能恒壓供水控制器，是武漢索控節能技術研究所，專業為供水行業大造的微電腦控制器，采用5寸及7寸高清彩色液晶屏，觸摸操作，全中文界面顯示，所見即所得。系統采用智能模糊控制，免用戶現場PID調整，方便用戶調試使用。精心的設計使產品更具智能化，簡約通用的用戶見面帶給您操作方便：工業級的元件，使產品經久可靠、運行穩定，抗干擾能力強：獨特的接口設計，給您不同的現場選擇。7寸屏的主界面可根據用戶不同配置，可自由設定：通用變頻供水方式、無負壓供水方式和水箱實時液位顯示方式。

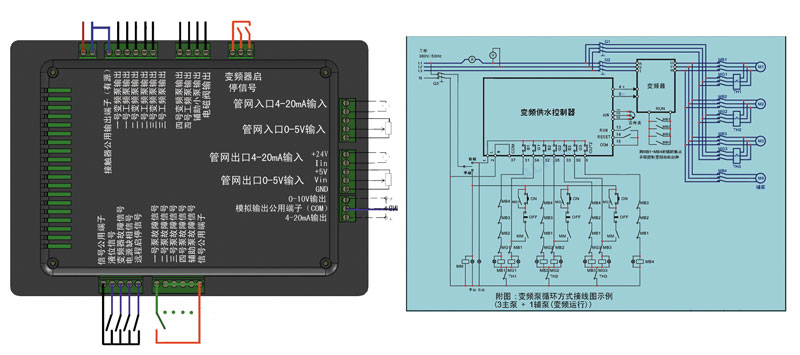

產品提供的輸入信號，其中數字量有：液位信號、電源故障信號、變頻器故障信號、遠程啟停信號（七寸屏產品另加有1號泵至4號泵及輔泵的故障信號，系統自動運行中，當其中一臺泵故障時，自動切掉故障泵，并停機后延時自動運轉）。模擬量輸入信號有0-5V遠傳壓力表輸入和4-20mA輸入信號。數字量輸出信號有變頻器啟停信號：模擬輸出信號有0-10v和0-20mA兩種給變頻器信號可供選擇使用。
控制器由于產品升級，資料會有所變動，若給您使用帶來不便，請諒解！
產品展示：

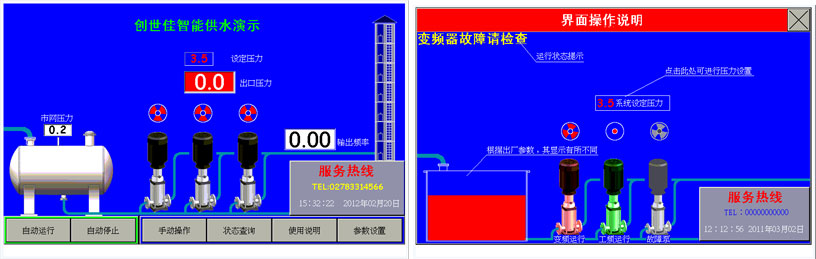

觸摸屏界面說明：
1. 主界面有自動、手動操作轉換按鈕，分別用來驚醒自動運行和調試時使用。
主界面上顯示泵的運行 狀態（泵的數量依用戶所設使用的有效泵，顯示不同組合）、用戶設定的壓力、當前系統管網的壓力、變頻器輸出頻率。畫面上的泵轉動速度隨泵的實際速度直觀顯示。（詳細界面操作可參考“使用說明”按鈕鎖在的菜單項.）
2.工作壓力的設定
當用手觸摸畫面上的“設定壓力”區域，則會彈出壓力設置對話框。按“<”和“>”可修改其中某一位，設置完成后，按“確定”鍵保存所設參數即生效。按“推出”鍵退出設置畫面
3.狀態查詢
按狀態查詢按鈕，可查詢當前系統運行的狀況。包括各泵的設置和使用狀態、各輸出的狀態。其中傳感器的狀態在4-20mA變送器時方能顯示。系統自動記錄最后兩次故障，以備用戶查詢。

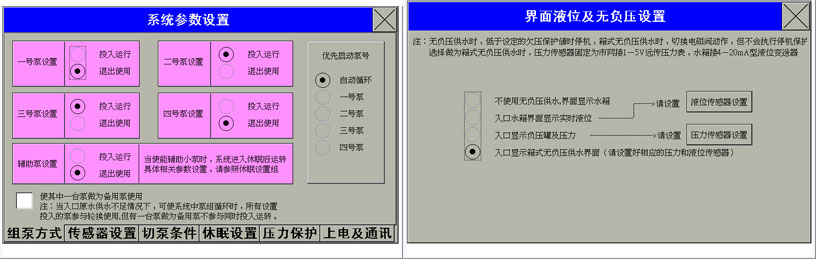

4.參數設置
系統停機狀態方可進行參數設置。當用戶輸入正確的密碼“777888”，系統進入?yún)?shù)設置界面。具體參數及默認值見后。
5.出廠參數設置
本項菜單進入方式：點擊右側樓房蘭色房項部位則會出現出廠參數設置密碼輸入對話框（新出廠未設置密碼，可直接進入）當用戶更改或者設置了新密碼后，只能輸入了正確的密碼后方可進入。密碼位數為4-8位。
