多軸運動控制器
DVP50MC
DVP50MC是基于 CANopen / EtherCAT 通訊協議的多軸運動控制器，遵循 CANopen / EtherCAT 基本 通訊協議和運動控制協議，內置運動指令 (運動指令支持 BufferMode 和 Jerk)，使用起來靈活方便，方便用戶
快速學習，并迅速的進行項目開發。DVP15MC 控制器通過 CANopen / EtherCAT 運動控制界面，最多 可以控制 24 實軸，支持速度、位置、扭矩、原點回歸等相關的單軸運動指令，支持電子齒輪，電子凸輪、旋切、 G 代碼等多軸指令。
DVP50MC內置多種通訊界面，用戶不需購買額外的通訊模塊，即可實現強大的通訊連接能力。由于采 用高速可靠的 CANopen / EtherCAT 通訊協議，可廣泛應用在印刷、包裝、線切割、機器手臂等各種自動化控制領 域中。
DVP50MC 界面介紹
DVP50MC 內置多種通訊界面，用戶不需購買額外的通訊模塊即可實現強大的通訊連接能力。
配線簡單，即插即用的運動控制網絡

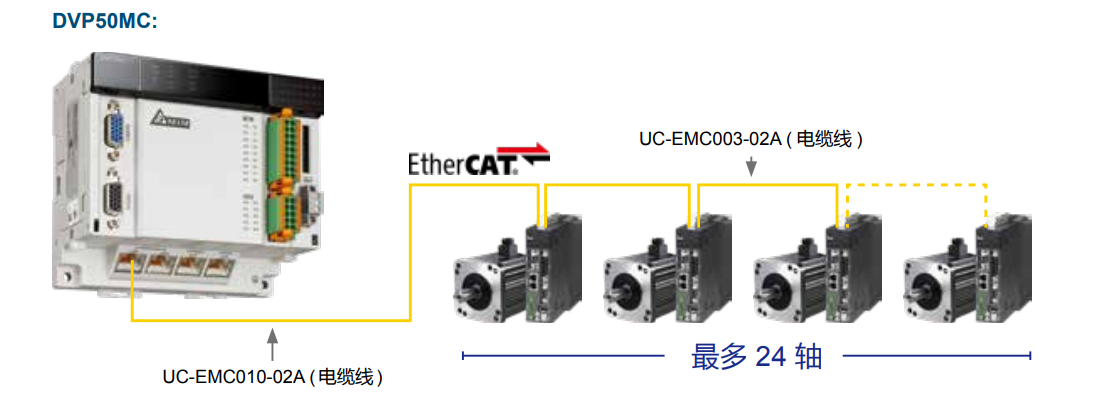

DVP50MC 和伺服驅動器 ( 軸 ) 之間為 CANopen / EtherCAT 通訊。其通訊穩定、配線簡單，隨插即用。臺達提
供標準的電纜線、終端電阻、分接盒等配件，相關配件型號說明請參考此型錄最后配件 " 運動控制電纜 / 網絡通訊電纜 " 及 "
周邊和配件 " 部分。
系統構成：

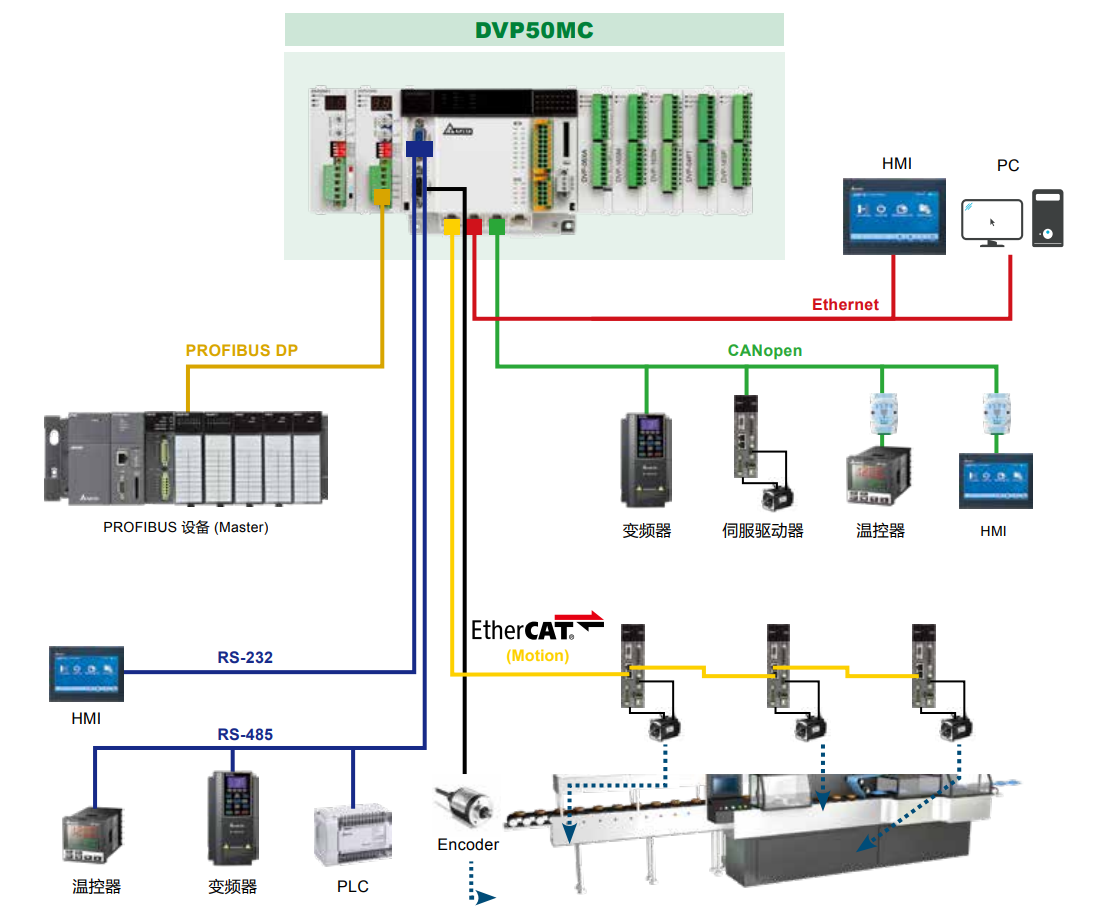

使用 DVP50MC 可以組建多層工業網絡。如下圖所示，使用 DVP50MC ，可以構成上層爲以太網絡， 中層爲 EtherCAT、CANopen、DeviceNet、PROFIBUS DP，下層爲 RS-485 ( 支持 Modbus) 的網絡。
運動控制：
運動指令支持 Jerk 和 BufferMode，如下圖紅色方框處：
