VFD-DD系列臺達變頻器

產品編號：VFD-DD

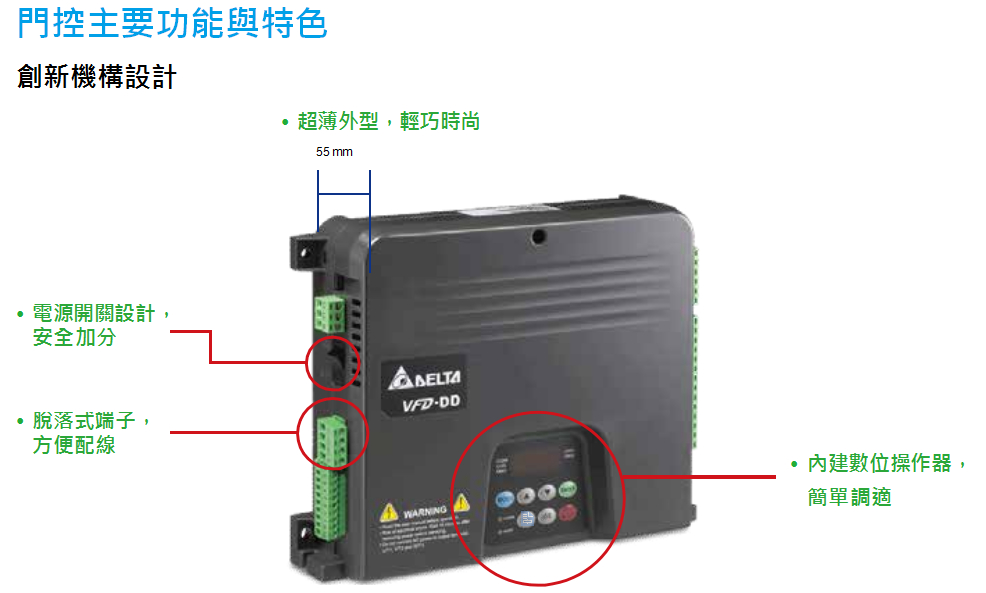

臺達門控DD系列，擁有創新的機構設計

在線咨詢 全國熱線
400 110 0223
產品特色

內建各種門控功能

? 距離控制模式

首先關門到底，再確定了門全關的定位點後，接著開門到底計算門寬度，最後關門到底確認門寬是否相同。當自動測量完門寬後，門寬值會自動填入相應參數中。

? 優異重開門曲線

關門受阻時，優異的重新開門曲線不僅響應迅速，而且可以減小震動。

? 自動展演(DEMO) 模式

自動執行開關門程序，完整測試門機構與控制器的可靠度。

? 適用永磁馬達(PM) 與感應馬達(IM) 控制

可搭配臺達永磁門機馬達ECMD 系列，或他牌永磁及感應馬達(5 或 12、24 VDC 開集極與差動信號型式編碼器)。

? 安全保護功能

防夾保護功能，即使在光幕和安全觸板都失效時，控制器自身通過判斷設定電流準位實現優異重開門。

? 關門受阻偵測功能

精準轉矩檢測，開關門保持力維持，開關門逾時警告，強制開門。

? 內建EMI 濾波器 ( 經濟版機種不適用)


ECMD 伺服馬達主要功能與特色image.png

? 55 mm 超薄設計

? 瞬間扭力可達 5 N - m

? 彈性的安裝方式

以伺服馬達前蓋為固定座安裝以伺服馬達後蓋為固定座安裝

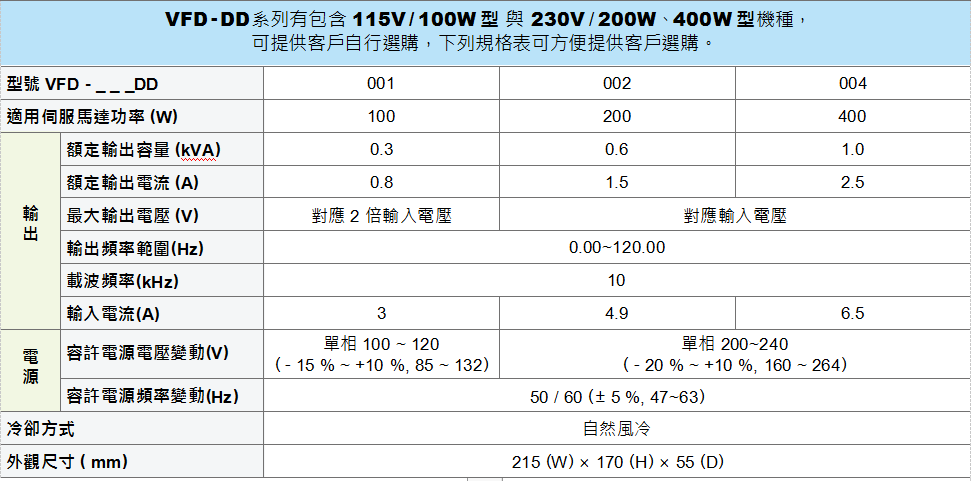

產品選型

伺服馬達

型號

ECMD - B91207M_

ECMD - B91608M_

ECMD - B81610M_

適用門機規格

100 / 200 / 400W

200 / 400W

200 / 400W





額定規格

額定功率(W)

70

80

100

額定電壓(V)

220

220

220

額定轉矩(N - m)

2.0

3.0

3.5

額定轉速

350

250

280

額定電流(A)

0.7

1.0

0.95





















馬達規格

馬達極數

10

16

16

編碼器解析度

10 bit (256 ppr)

10 bit (256 ppr)

12 bit (1024 ppr)

連續轉矩(N - m)

2.0

3.0

3.5

瞬時最大轉矩(N - m)

5.0

5.0

5.5

最大轉速

750

600

500

瞬時最大電流(A)

2.5

2.5

2.5

轉子慣量 ( kg - m2)

3.0 × 10 - 4

4.9 × 10 - 4

4.9 × 10 - 4

馬達阻抗(Ohm)

18.7

15.8

24.3

馬達感抗(mH)

195

177

273

機械常數(ms)

1.96

2.42

2.13

電氣常數(ms)

10.4

11.2

11.2

絕緣等級

B

絕緣阻抗

10 MΩ / 500 VDC

絕緣耐壓

1.5 k VAC / 1 分鐘

徑向最大荷重(N)

98

軸向最大荷重(N)

49

重量( kg)

2.5

3.0

3.0





環境規格

最大繞線溫度(oC)

130

操作溫度(oC)

5~45

保存溫度(oC)

- 10 ~ 50

操作溼度( %RH)

20 ~ 95 %RH ( 無結露)

保存溼度( %RH)

20 ~ 95 %RH ( 無結露)

IP 等級

IP20 ( 標準品 )


產品應用

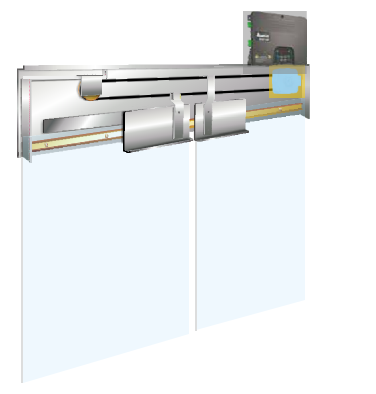

電梯門、自動門
