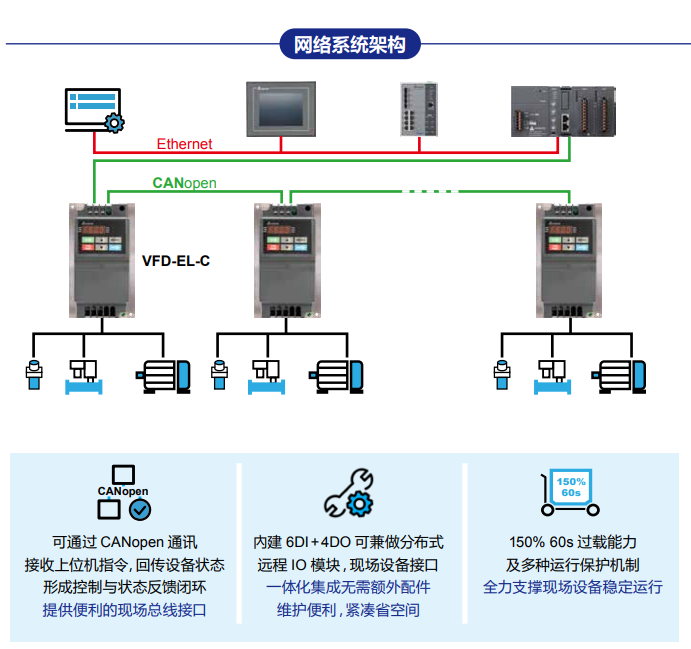

框號

A1

B

A1

A2

B

型號

VFD- EL21C VFD- EL43C

002

004

007

015

022

004

007

015

022

040

適用馬達功率 (kW)

0.2

0.4

0.75

1.5

2.2

0.4

0.75

1.5

2.2

4.0

適用馬達功率 (HP)

0.25

0.5

1.0

2.0

3.0

0.5

1.0

2.0

3.0

5.5

輸出

額定輸出容量 (kVA)

0.6

1.0

1.6

2.9

4.2

1.2

2.0

3.3

4.4

7.4

額定輸出電流 (A)

1.6

2.5

4.2

7.5

11.0

1.5

2.5

4.2

5.5

9.0

最大輸出電壓 (V)

三相對應輸入電壓

最高輸出頻率 (Hz)

0.1 ~ 400

載波頻率 (kHz)

2 ~ 12 ( 默認: 8)

輸入

額定輸入電流 (A)

4.9

6.5

9.3

15.7

24.0

1.8

3.2

4.3

7.1

10.0

額定電壓 / 頻率

單相 AC 200 V ~ 240 V，50 / 60 Hz

三相 AC 380 V ~ 480 V，50 / 60 Hz

容許輸入電壓變動范圍

±10 % (180 V ~ 264 V)

±10 % (342 V ~ 528 V)

容許電源頻率變動范圍

±5 % (47 Hz ~ 63 Hz)

機種凈重 (kg)

1.0

1.4

1.0

1.4

冷卻方式

自然風冷

強制風冷

自然風冷

強制風冷

控制特性

控制方式

正弦波 PWM 方式（V / F 控制）

頻率設定分辨率

0.01 Hz

輸出頻率分辨率

0.01 Hz

轉矩特性

具轉矩補償、轉差補償，起動轉矩在 5.0 Hz 時可達 150% 的額定轉矩

過負載能力

額定輸出電流的 150% 運行 60 秒

禁止設定頻率

可自 0.1 ~ 400.0 Hz 設定 3 點

加速、減速時間

0.1 ~ 600 秒 (2 段加 / 減速時間可分別獨立設定)

失速防止準位

可以電機負載特性以驅動器額定電流的 0 ~ 200% 設定

直流制動

停止時可自 0.1 ~ 400.0 Hz 操作、制動電流 0 ~1 00% 的額定電流起動時間 0 ~ 60 秒、

停止時間 0 ~ 60 秒

V/F 曲線

任意 V/F 曲線設定

保護功能

過電壓、過電流、低電壓、外部異常中斷、電機過載、驅動器過載、驅動器過熱

內置功能

內置自動穩壓輸出調節、加速 / 減速 S 曲線設定、過電壓、過電流失速防止、異常記錄、禁止反轉、瞬時停電再啟動、直流制動、轉矩補償、轉差補償、載波頻率調整、輸出頻率

上下限設定、參數重置、外部計數、異常重置、異常再啟動、節能運轉、NPN/PNP 模式選擇

數字操作面板

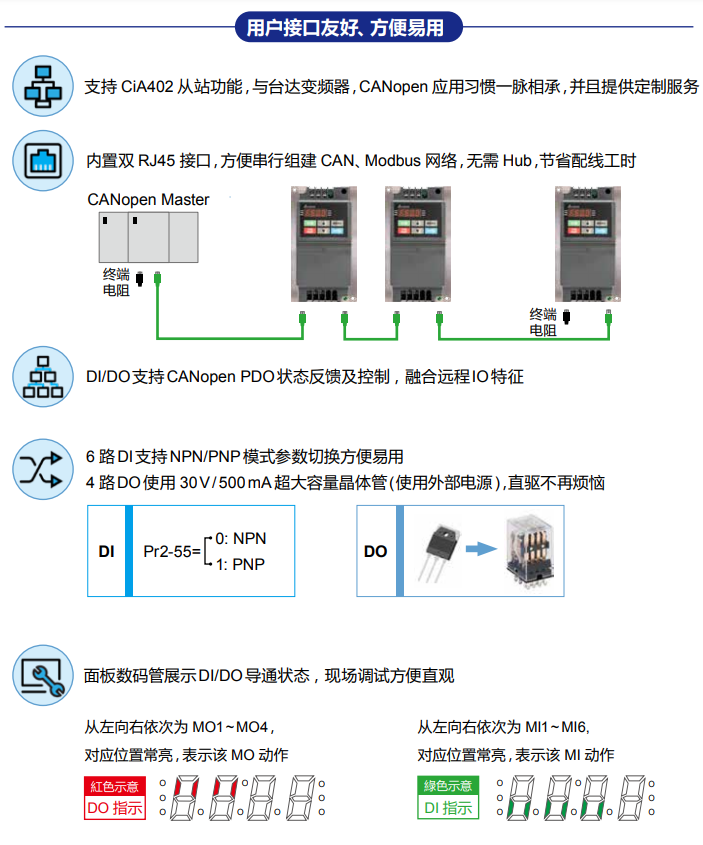

內含 6 個功能鍵，4 位數的 7 段 LED 顯示器，4 個狀態指示 LED 燈，可設定頻率， 顯示實際輸出頻率、輸出電流、用戶自定義單位，參數瀏覽及修改設定及參數鎖定， 異常故障顯示，可執行運轉、停止、重置、正轉/ 反轉

環境

保護等級

IP20

污染環境程度

2

使用場所

海拔高度 1000 m 以下，室內（無腐蝕性氣體、液體、無塵垢）

操作溫度

無結露且無結冰 -10℃ ~ +50℃ *1

存儲溫度

-20°C ~ +60°C

濕度

90% RH 以下（無結露）

振動

1.0 mm，峰 - 峰值從 2 ~ 13.2 Hz；0.7 G ~ 1.0 G，從13.2 ~ 55 Hz；

1.0 G，從 55 ~ 512 Hz；符合 IEC 60068-2-6

認證

CE、RoHS、GB 12668.3
